2003 aus dem heimischen Keller heraus gestartet, hat sich das Familienunternehmen ABS Safety mittlerweile zu einem absoluten Profi im Bereich Absturzsicherungen entwickelt. Derzeit bietet es mit mehr als 140 Mitarbeitern auf einer Produktionsfläche von über 3000 m² für nahezu jeden Einsatz professionelle Absturzsicherungen an. Seit 2019 entwickelt ABS Safety in Zusammenarbeit mit den redPlant Realtime Studios an einem bahnbrechenden digitalen Multi-Planungstool für Dächer – dem Lock Book Draw.
Safety first
Absturzsicherungen sollen Personen vor dem Absturz sichern. Hierzu zählen verschiedene organisatorische Maßnahmen als auch technische Einrichtungen und persönliche Ausrüstung, die die gefährlichen, oftmals tödlichen Abstürze von Beschäftigten verschiedener Berufsgruppen verhindern sollen. Im Fokus von Lock Book Draw steht die Planung solcher technischer Einrichtungen zur Absturzsicherung auf Flach- und in Zukunft auch auf Steildächern.
Das ABC der Absturzsicherung
Absturzkante
Als Absturzkante wird die Kante bezeichnet, über die Personen abstürzen können. Ab einer potenziellen Absturzhöhe von 1 m liegt eine Gefährdung vor und die Absturzkante und der dazugehörige absturzgefährdete Bereich müssen gesichert werden.
Absturzgefährdeter Bereich
Der absturzgefährdete Bereich beginnt 2m vor der eigentlichen Absturzkante. Innerhalb des absturzgefährdeten Bereichs darf sich eine Person nur dann aufhalten, wenn sich die Person gegen einen Absturzes bzw. die Folgen eines Absturz absichert.

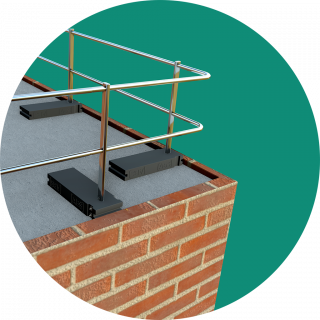

Primäre Absturzsicherung
Primäre Absturzsicherungen sichern präventiv gegen das Abstürzen. Diese Vorrichtungen sollen verhindern, dass Personen überhaupt in die Nähe der Absturzkante gelangen bzw. dass es zu einem Absturz kommt.

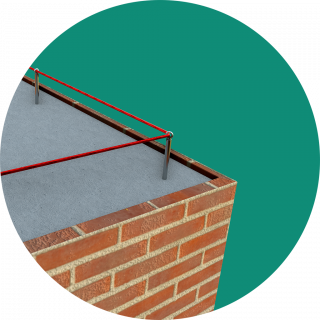

Sekundäre Absturzsicherung
Im Gegensatz zur primären dienen die sekundären Absturzsicherungen tatsächlich dazu, Personen oder Material im eingetretenen Sturzfall sicher aufzufangen. Hier kommen in jedem Fall sogenannte Anschlageinrichtungen zum Einsatz.
Anschlageinrichtung
Eine Anschlageinrichtung besteht aus mindestens einem Einzelanschlagpunkt oder auch Seilsicherungssystem (Flachdächer), über die eine Verbindung zwischen dem persönlichen Sicherungssystem und dem Bauwerk hergestellt wird.
Persönliche Schutzausrüstung gegen Absturz (PSAgA)
Die PSAgA besteht mindestens aus einem Auffanggurt oder einer Auffangweste. Diese sind über ein Verbindungsmittel, bspw. einem Sicherungsseil, mit einem Seilsicherungssystem oder einem Anschlagpunkt verbunden.
Einzelanschlagpunkt (Sekurant)
Einzelanschlagpunkte finden sich beispielsweise auf Flachdächern wieder und werden bspw. von Dachdeckern, aber auch anderen Berufsgruppen genutzt, um sich mit Hilfe der persönlichen Schutzausrüstung gegen Abstürze zu sichern.
Seilsicherungssystem
Seilsicherungssysteme bestehen aus einem flexiblen Edelstahlseil, das zwischen mindestens zwei Punkten gespannt wird. An diesem Seilsystem können sich Personen ebenso mit ihrer PSAgA sichern.
Papier adé!
Über 10 Jahre setzte ABS auf die klassische Zettelwirtschaft. So wurden Anfragen ausgedruckt und auch die dazugehörigen Planungen und Änderungen auf Papier angefertigt. So war es kein Wunder, dass sich schnell ein gigantisches Archiv aufbaute, welches nicht nur viel Platz einnahm, sondern auch das spätere Bearbeiten unnötig verkomplizierte. 2015 begann ABS seine Arbeitsprozesse schrittweise zu digitalisieren, um so weniger Papier zu verschwenden und effizienter arbeiten zu können.
Bonjour Digitalisierung - Handwerk 4.0
Aber nicht nur ein papierloses Büro ist erstrebenswert. Die neue Art der Dachplanung bringt großes Innovationspotential mit sich. Durch die Digitalisierung weiterer bestehender Prozesse, können nach und nach die Services für die Kunden und Endkunden vereinfacht und verbessert werden. Lock Book geht als ein gutes Beispiel für die Digitalisierung des Handwerks voran.
Dein professionelles Planungsprogramm, ganz einfach im Browser. Erstelle unkompliziert maßstabsgetreue Dach-Skizzen für Deine Sicherungssysteme
ABS Safety
Lock Book - Docu & Draw
Lock Book ist DAS Tool für die Planung, Montage, Dokumentation und Überprüfung von Sicherungssystemen auf dem Dach. Bestehend aus den zwei Produkten Lock Book Docu und Lock Book Draw digitalisiert es die gesamten Prozesse von ABS. Lock Book Docu ermöglicht eine lückenlose Dokumentation von digitalen Objekt-Datensätzen gemäß DGUV, die bei jeder Montage, Überprüfung oder Wartung verfügbar sind. Das Planungsprogramm Lock Bock Draw ermöglicht maßstabsgetreue Dachskizzen für Sicherungssysteme und bindet sich nahtlos an das bestehende Lock Book Docu an. Mit Lock Book arbeitest Du effizienter, sparst lästige Büroarbeit und hast immer und überall Zugriff auf Deine Projektdaten.
Lock Book Draw
Intuitive und unkomplizierte Planung von Sicherungssystemen und Absturzsicherungen – das ermöglicht Dir Lock Book Draw. Ohne große Vorkenntnisse oder Produktschulungen erstellst Du mit Draw kinderleicht maßstabsgetreue Dachplanungen. Dabei denkt das Tool mit und automatisiert so einen Großteil der Prozesse, vom initialen Aufmaß der Fläche bis hin zur vollumfänglichen Stückliste.
Features & Tools
Look Book Draw hält eine Vielzahl von verschiedenen Tools & Features bereit.
Webanwendung
Ohne Installation im Browser nutzbar
Kostenlos
Kostenlos mit einem Lock Book Account nutzbar
Cloud-basiert
Cloud-basiert – Planungsdaten sind immer verfügbar
2D / 3D Ansicht
Einfacher Wechsel zwischen 2D und 3D Ansicht des Plans
Vorlagen hochladen
Hochladen einer 2D Vorlage der Dachfläche
Bereiche einzeichnen
Dachflächen, Gefahrenbereiche und vieles mehr individuell einzeichnen
Anker und Seilsysteme
Automatisches oder manuelles Platzieren von Ankern und Seilsystemen
Geländer
Automatisches oder manuelles Platzieren von Geländern
Bemaßungen
Skizze mit zentimetergenauen Bemaßungen ergänzen
Worker
Pläne durch das Platzieren von Arbeitern auf dem Dach überprüfen
Export
Export als PDF, Stückliste & digitale Projektdatei
Stückliste
Import der Stückliste in Warenwirtschaftssysteme
Projekte und Planungen anlegen
Bei der Bearbeitung verschiedener Projekte und Planungen ist eine gut strukturierte und kompakte Übersicht essentiell. Da jedes angelegte Projekt mehrere Planungen enthalten kann, werden diese erst auf der Detailseite des jeweiligen Projektes angezeigt. Die verschiedenen Planungen können dann separat bearbeitet, dupliziert oder auch gelöscht werden.
Am Ort des Geschehens
Seit 2022 bietet Draw beim Erstellen eines Projektes die Möglichkeit, neben dem Projektnamen auch den Projektort näher zu spezifizieren. Hierzu wird einerseits eine integrierte Adresssuche angeboten, bei der der entsprechende Ort auf der Karte ausgegeben wird oder andererseits kann die Position des Projektortes auch direkt auf der Karte gesetzt werden. In der Planung kann dann auf diesen Projektort zurückgegriffen werden und der gewünschte Kartenausschnitt wird maßstabsgetreu in die Planung als Hintergrundbild eingefügt.
Lass es regnen
Neben dem maßstabsgetreuen Kartenausschnitt werden seit 2022 auch die Daten zu Niederschlagsmengen am Projektort automatisch ermittelt. Die sogenannten Regenspenden r 5,5 und r 5,100 werden in der Einheit Liter pro Sekunde je Hektar für die Berechnung der Entwässerung in das Projekt übernommen. Die Regenspenden können auch manuell angegeben werden.
r 5,5
r 5,5 gibt die höchste Niederschlagsmenge, die in einem 5-minütigen Zeitraum an einem bestimmten Ort 1-mal innerhalb von 5 Jahren zu erwarten ist, an. Mit r 5,5 werden meist innenliegende Entwässerungssysteme berechnet.
r 5,100
r 5,100 gibt die höchste Niederschlagsmenge, die in einem 5-minütigen Zeitraum an einem bestimmten Ort 1-mal innerhalb von 100 Jahren zu erwarten ist, an. r 5,100 wird auch Jahrhundertregenspende genannt und typischerweise zur Berechnung von Notentwässerungssystemen herangezogen.
Dächer zeichnen leicht gemacht
Der erste Schritt bei der Planung einer Absturzsicherung ist das Bestimmen der Dachfläche, die gesichert werden soll. Mittels des hochgeladenen Plans im Hintergrund, der Hilfslinien sowie der Möglichkeit, Winkel und Dimensionen genaustens anzugeben, können die Außenkanten der Dachfläche exakt nachgezeichnet werden. Selbst mehrere Dachflächen mit unterschiedlichen Höhen können eingeplant werden – den Rest erledigt Draw für Dich. Denn sobald eine Dachfläche geschlossenen wird, ermittelt Draw automatisch die Gefahrenbereiche, die gesichert werden müssen.
Gefährlich? Unzugänglich? Geschützt?

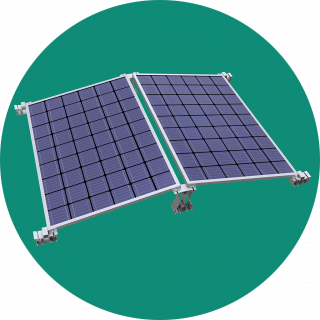

Die Planung kann anschließend weiter verfeinert werden, indem auf der Dachfläche verschiedene Bereichen definiert werden. Eine Fotovoltaikanlage, die den Durchgang versperrt oder eine Lichtkuppel, die nicht betreten werden darf oder einfach ein Ausschnitt in der Dachfläche? Einmal eingezeichnet, werden Gefahrenbereiche, unzugängliche Bereiche oder auch gesicherte Bereiche automatisch in die Planung mit einbezogen und entsprechend visualisiert.
Primäre Sicherungssysteme
Für das Einrichten eines primären Sicherungssystems bietet das Lock Book Draw verschiedene Geländersysteme zur Platzierung an. Diese können manuell durch Setzen der Geländerpfosten oder eben komplett automatisch der 3D Planung hinzugefügt werden.
Sekundäre Sicherungssysteme
Mittels der Informationen, die beim Anlegen der Dachflächen definiert wurden, kann automatisch ein Seilsicherungssystem generiert werden. Hierbei werden auch die vorab definierten Bereiche berücksichtigt. Anschließend kann das Seilsicherungssystem manuell angepasst oder erweitert werden. Zudem können auch Einzelanschlagpunkte manuell hinzugefügt werden.
Rückhaltebereich
Innerhalb des absturzgefährdeten Bereichs darf sich eine Person nur dann aufhalten, wenn sich die Person gegen einen Absturz bzw. die Folgen eines Absturzes absichert. Dieser Bereich wird als Rückhaltebereich bezeichnet. Seit 2022 wird dieser Bereich in Draw berechnet und als Teilfläche des absturzgefährdeten Bereichs visualisiert. Bei der Berechnung wird nicht nur die aktuelle Position des Verbindungselements des Sicherungsseils am Anschlagpunkt oder im Seilsicherungssystem betrachtet, sondern auch dessen Verschiebung auf dem Seilsicherungssystem bei bspw. einem Sturz.
Entwässerung
Bei der Entwässerung eines Daches wird zwischen der Hauptentwässerung und der Notentwässerung unterschieden. Die Notentwässerung kommt erst bei Starkregen zum Einsatz, um große Wassermengen schnellstmöglich vom Dach abzuleiten. Seit 2022 kann auch die Entwässerung des Daches in Draw geplant werden und durch Hinzuziehen der Niederschlagsmengen am Projektort wird automatisch validiert, ob die geplanten Maßnahmen ausreichend sind.
Innenliegend
Die Entwässerung eines Flachdachs wird primär durch das Ableiten der Wassermengen durch Gullys realisiert. Die Wassermengen fließen über senkrechte Fallrohre ab, die von der Dachfläche durch das komplette Gebäude verlaufen und im Erdreich an die Hauptleitung des Grundstücks angeschlossen sind. Da die Rohre im Gebäude verbaut sind, spricht man von einer innenliegenden Entwässerung. Dieses Prinzip der Entwässerung wird in der Praxis meist für die Hauptentwässerung genutzt.
Außenliegend
Alternativ zur Ableitung der Wassermengen durch Gullys im Dach gibt es die sogenannte Attikaentwässerung. Als Attika bezeichnet man den Teil der Gebäudewand, der oben über das Flachdach hinausragt. Bei der Attikaentwässerung wird das Wasser vom Flachdach nicht mitten durch das Gebäude, sondern durch die Abläufe in der Attika in den Außenbereich abgeleitet und wird daher als außenliegende Entwässerung bezeichnet. Diese Entwässerung wird in der Praxis meist für die Notentwässerung genutzt.
Gefälledämmung
Zur Entwässerung eines Flachdaches muss dieses ein vorgeschriebenes Gefälle aufweisen. 2022 wurde daher zusätzlich zur Planung der Entwässerung auch die der Gefälledämmung in Draw integriert. Die Gefälledämmung schafft bei der Planung von Flachdächern zwei Vorteile: Es leitet die Wassermengen zu den geplanten Ablaufpunkten und schafft zusätzlich eine Wärmedämmung des Gebäudes.
Gefälle
Draw stellt bei der Planung der Gefälledämmung die Möglichkeit bereit, die gewünschte Gefälledämmung anhand von manuellen Angaben zu Gefälle, Plattengröße und weiteren Informationen zu berechnen oder einfach auf Grundlage eines konkreten Produktes der Gefälledämmung die Berechnung durchzuführen. Durch das Gefälle berechnet sich der tiefste und der höchste Punkt der Gefälledämmung und wird in der Planung durch Ebenenzahlen an den einzeln verlegten Dämmplatten visualisiert. Die Länge der Anschlagspunkte wird automatisch an die Höhe der Gefälledämmung angepasst.
U-Wert
Am U-Wert lässt sich die Dämmeigenschaft eines Bauteils ablesen und gibt den Wärmestrom durch ein Bauteil abhängig vom Temperaturgefälle zwischen warmer und kalter Seite in der Einheit W/(m2K) an. Die Einheit beschreibt die hindurchströmende Energie pro Quadratmeter in Kelvin. In Draw wird der U-Wert nach DIN-Norm berechnet und bietet daher die Möglichkeit, entweder den gewünschten U-Wert anzugeben und darauf die Gefälledämmung berechnen zu lassen oder den U-Wert der aktuellen Planung der Gefälledämmung einfach ausgeben zu lassen.
Entwässerung und Gefälledämmung
Damit die Gefälledämmung die Entwässerung des Flachdachs unterstützen kann, muss diese sich den Gegebenheiten der geplanten Entwässerung anpassen. Draw plant hierfür bei der automatischen Berechnung der Gefälledämmung die Ablaufpunkte der Hauptentwässerung ein. Die verschiedenen Gefälle sorgen dafür, dass die Wassermengen jeweils in Richtung der geplanten Ablaufpunkte fließen. Hierbei wird visualisiert, von welcher Entwässerungsteilfläche das Wasser in welchen Ablaufpunkte geleitet wird.
So Originalgetreu wie möglich

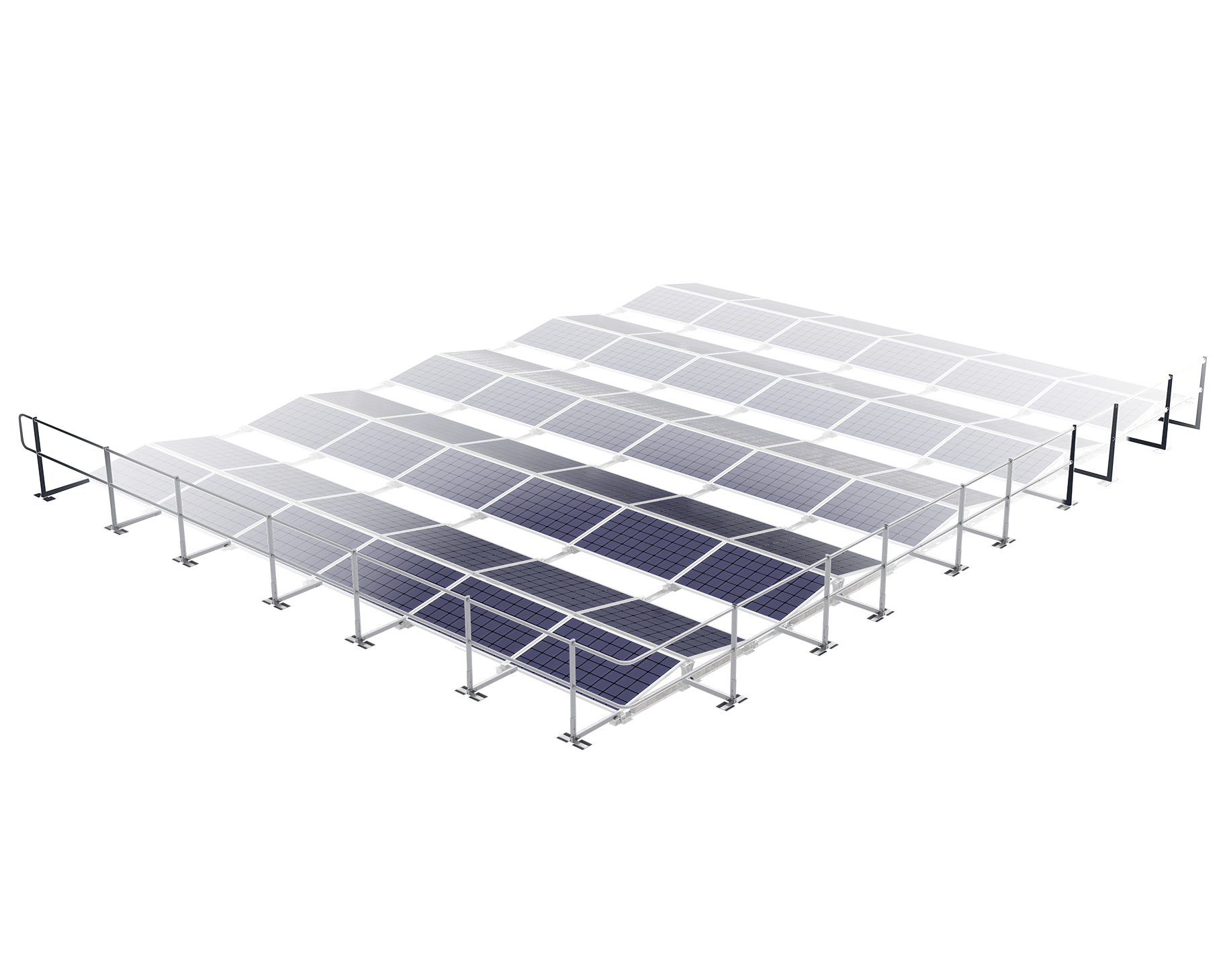

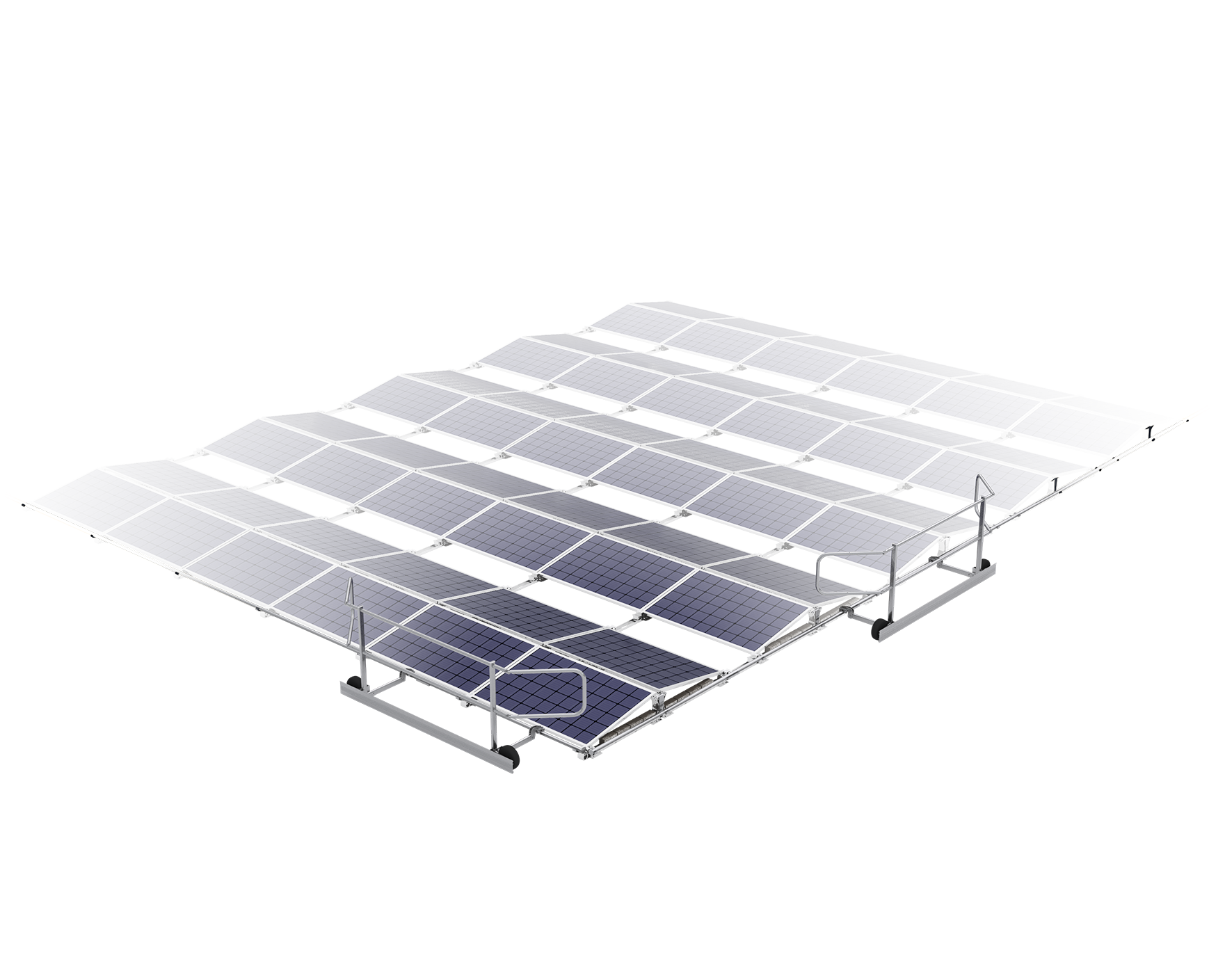

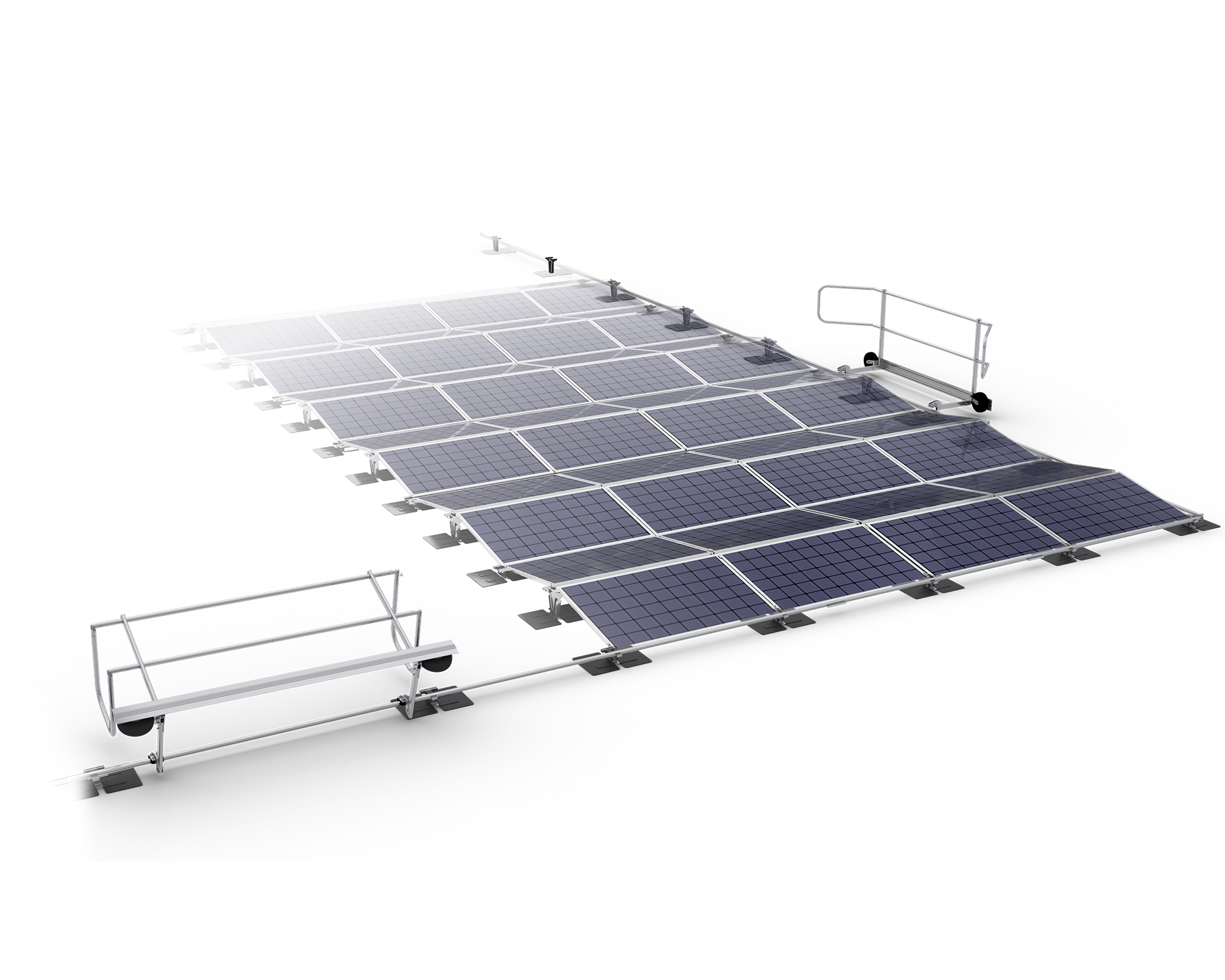

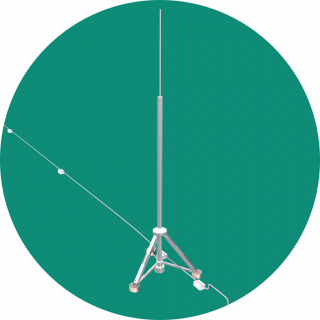

Alle Produkte, die in der Planung in Lock Book Draw eingesetzt werden können, wurden originalgetreu und maßstabsgetreu integriert. So werden beispielsweise die über 50 verschiedenen Anschlagpunkte als 3D Modelle bereitgestellt. Für jeden Montageuntergrund gibt es den passenden Anschlagspunkt mit individueller Befestigungstechnik. Die verschiedenen Anschlagpunkte werden je nach gewählter Dachart und Untergrund automatisch gefiltert und verwendet.
Alles im Maßstab
Planungen können maßstabsgetreu und kinderleicht anfertigt werden. Sichergestellt wird dies durch die Angabe des Maßstabs des hochgeladenen Plans. Hierfür wird lediglich eine bekannte Größe des Plans abgemessen und deren tatsächliche Länge angegeben. So passt sich die Anwendung mit allen Parametern automatisch an den Maßstab der Vorlage an und das Dach kann im Handumdrehen nachgezeichnet werden.
Aus 2D wird 3D
Neben der klassischen 2D Ansicht, welche vor allem zum Zeichnen der Dachflächen geeignet ist, können Nutzer mit nur einem Klick in die 3D Ansicht wechseln. Hierbei werden nicht nur die gezeichneten Dachflächen dreidimensional dargestellt, sondern auch alle Einstellungen wie die Höhe der einzelnen Dachflächen, die Materialien und die platzierten Sicherungssysteme maßstabsgetreu visualisiert. So bietet Lock Book Draw eine noch bessere und intuitivere Ansicht der gesamten Dachplanung.
Export der Planung
Die Planung kann jederzeit als PDF exportiert werden. Hierbei werden Dir zahlreiche Einstellungen angeboten, die Dich unterstützen, den Plan in der gewünschten Form zu erstellen. Dazu zählen unter anderem die Auswahl des Papierformates, das Einfügen und Auswählen von dynamischen Textbausteinen, die Integration des Firmenlogos sowie das Ein- und Ausblenden ganzer Ebenen.
Planung anfragen und los geht´s!
Im Hintergrund von Lock Book Draw wird automatisch die Stückliste der aktuellen Planung erstellt. Hierbei werden alle Produkte, die in der Planung benötigt werden, übersichtlich und bereits auf Menge oder Meterware berechnet aufgelistet. Die Stückliste kann jederzeit direkt heruntergeladen oder in die gängigen Warenwirtschaftssysteme eingelesen werden. So kann ABS nun schneller und einfacher Angebote erstellen, die in Lock Book Draw mit oder ohne Planungscheck direkt angefragt werden können.
Mit einem Klick bereit für jede Ausschreibung
Die Leistungsbeschreibung bildet das zentrale Element einer öffentlichen Ausschreibung und bildet die Basis für die Angebotskalkulation der beteiligten Bewerber. Lock Book Draw unterstützt Dich auch hier und erstellt automatisch ein ausschreibungskonformes Leistungsverzeichnis. Dieses enthält neben der Auflistung der Produkte und Mengenangaben zusätzlich eine genaue Beschreibung der verwendeten Produkte und weitere Hinweise zur Planung. Zudem kann das Leistungsverzeichnis direkt als PDF oder GAEB Datei heruntergeladen werden.
Blick in die Zukunft
Obwohl Lock Book Draw schon jetzt ein vollumfängliches und revolutionäres Tool ist, sind bereits weitere Features und Optimierungen geplant. Im Laufe der nächsten Jahre wird bspw. das Design und die Usability weiter optimiert, aber auch der Automatisierungsgrad der Absturzsicherung weiter vorangetrieben. Hinzu kommen auch weitere planbare Produkte sowie die komplexe Planung von Steildächern. ABS setzt hierbei stark auf das Feedback der Nutzer und will diese eng in den Entwicklungsprozess einbinden. So können Nutzer zum Beispiel Mängel in der Anwendung melden und Feedback geben, welches direkt in die weitere Entwicklung einfließt.
Features
WebGL
Das Tool wurde in WebGL umgesetzt und ist ohne Plugins in allen gängigen Browsern verfügbar.
Unendliche Möglichkeiten
Durch das individuelle sowie freie Zeichnen und Planen von Dächern, sind Look Book Draw keine Grenzen gesetzt.
Validierung
Durch den hohen Gard der Automatisierung und der Integration von Regelwerken, können nur valide Projekte erstellt werden.
Bemaßungen
Zwischen zwei Punkten auf der Zeichenfläche können Bemaßungen erstellt werden, die sowohl im 2D als auch im 3D Modus zu sehen sind.
Line- & Text-Rendering
Die Labels werden mithilfe eines optimierten Line- & Textrenderings direkt in der 3D Szene erzeugt und dargestellt.
Responsive Design
Lock Book Draw ist dank des Responsive Designs auf Smartphone bis Desktop verfügbar.
PDF-generierung
Automatisches generieren und anlegen von PDFs inkl. zahlreicher Informationen
Grafik-Upload
Upload Funktion eigener Hintergundgrafiken für eine Maßstabsgetreue Planung
